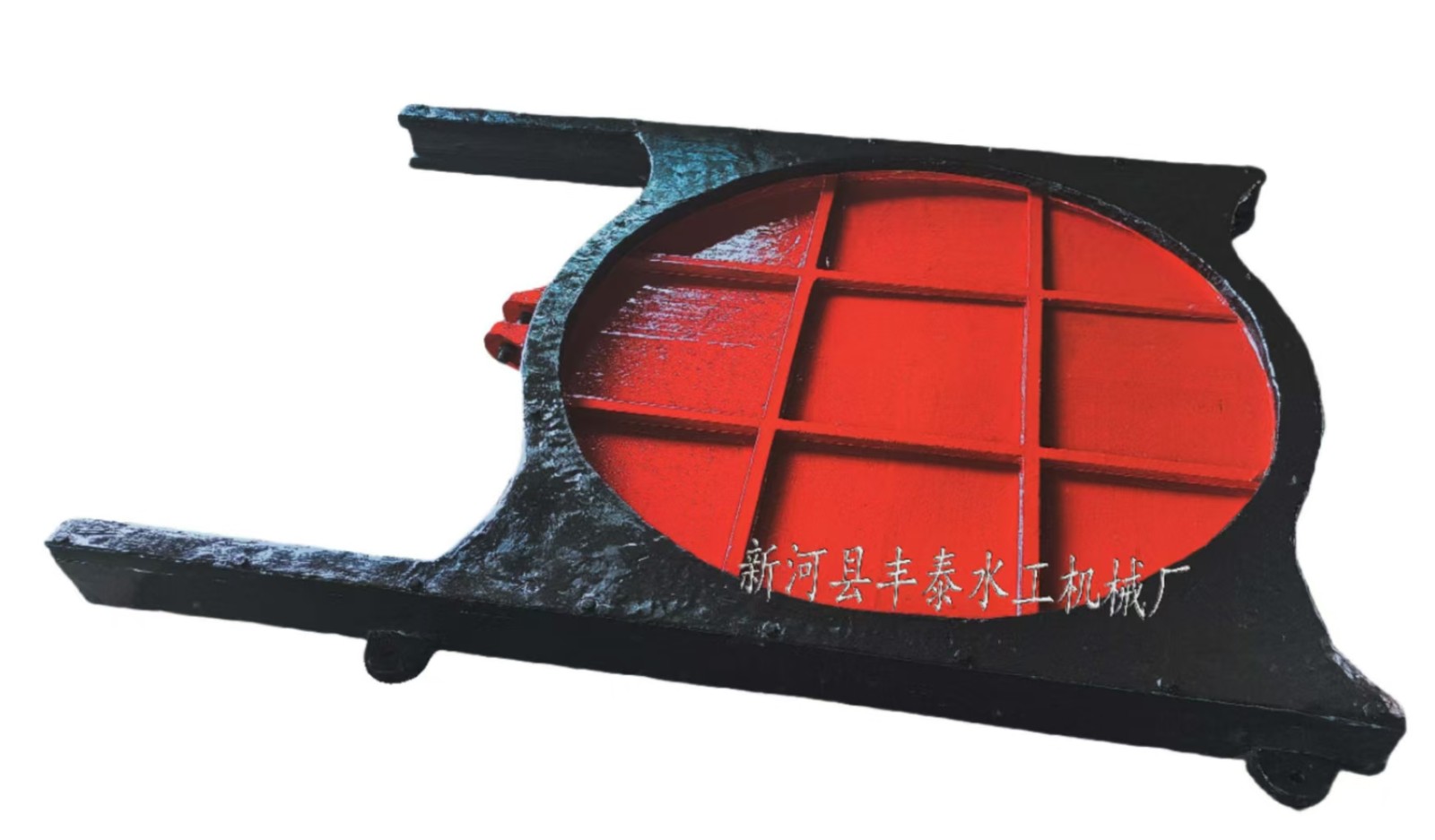

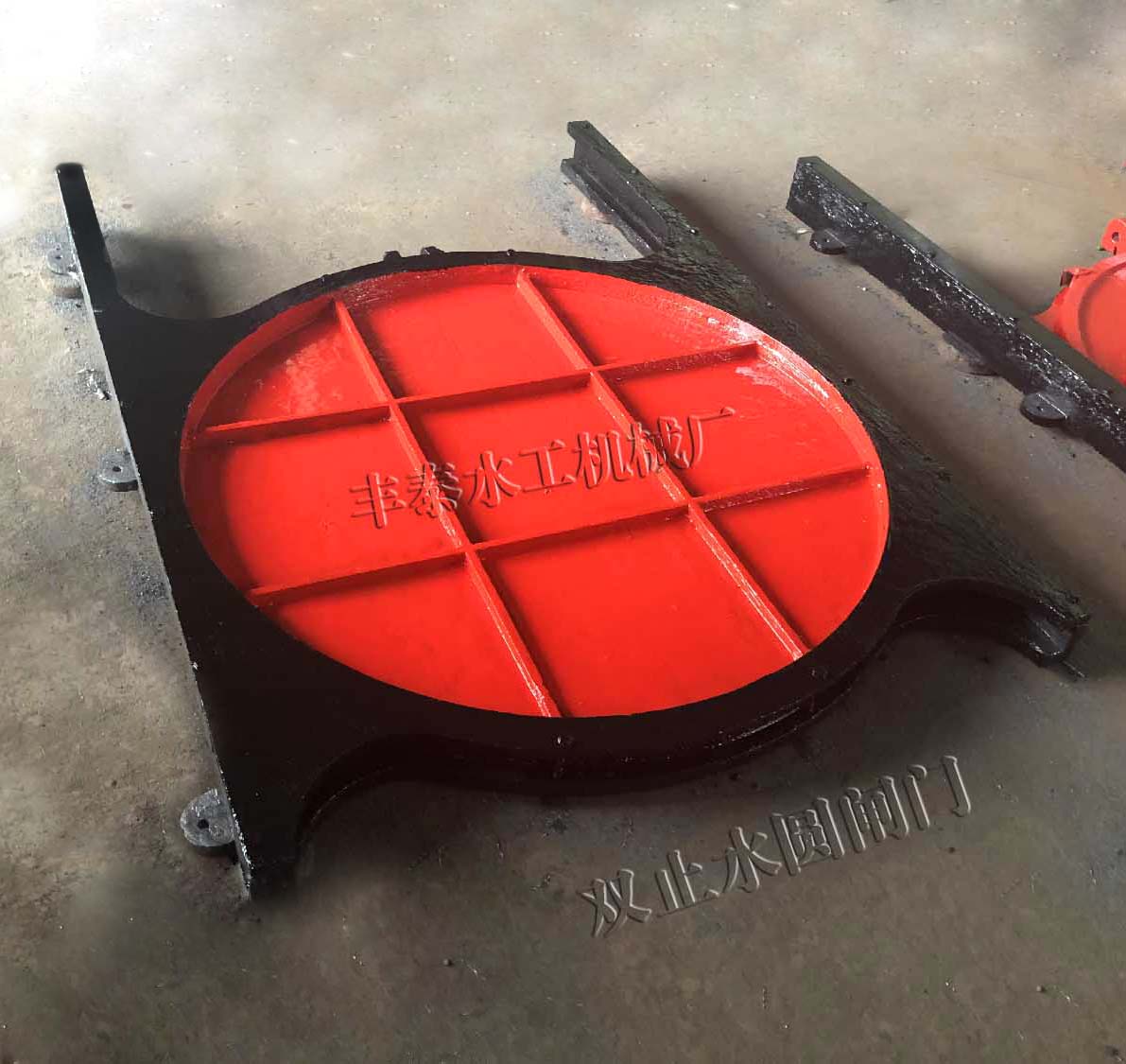

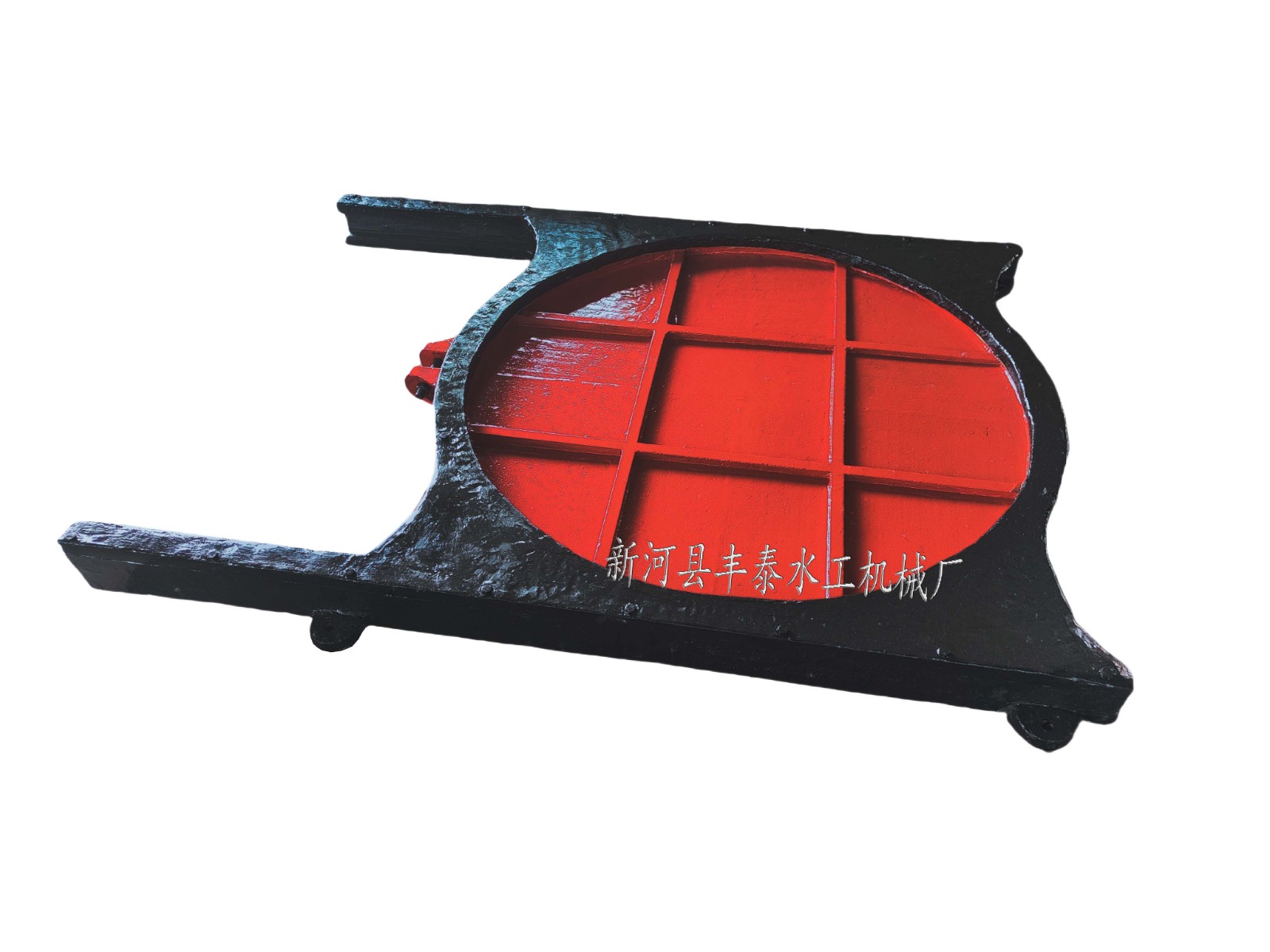

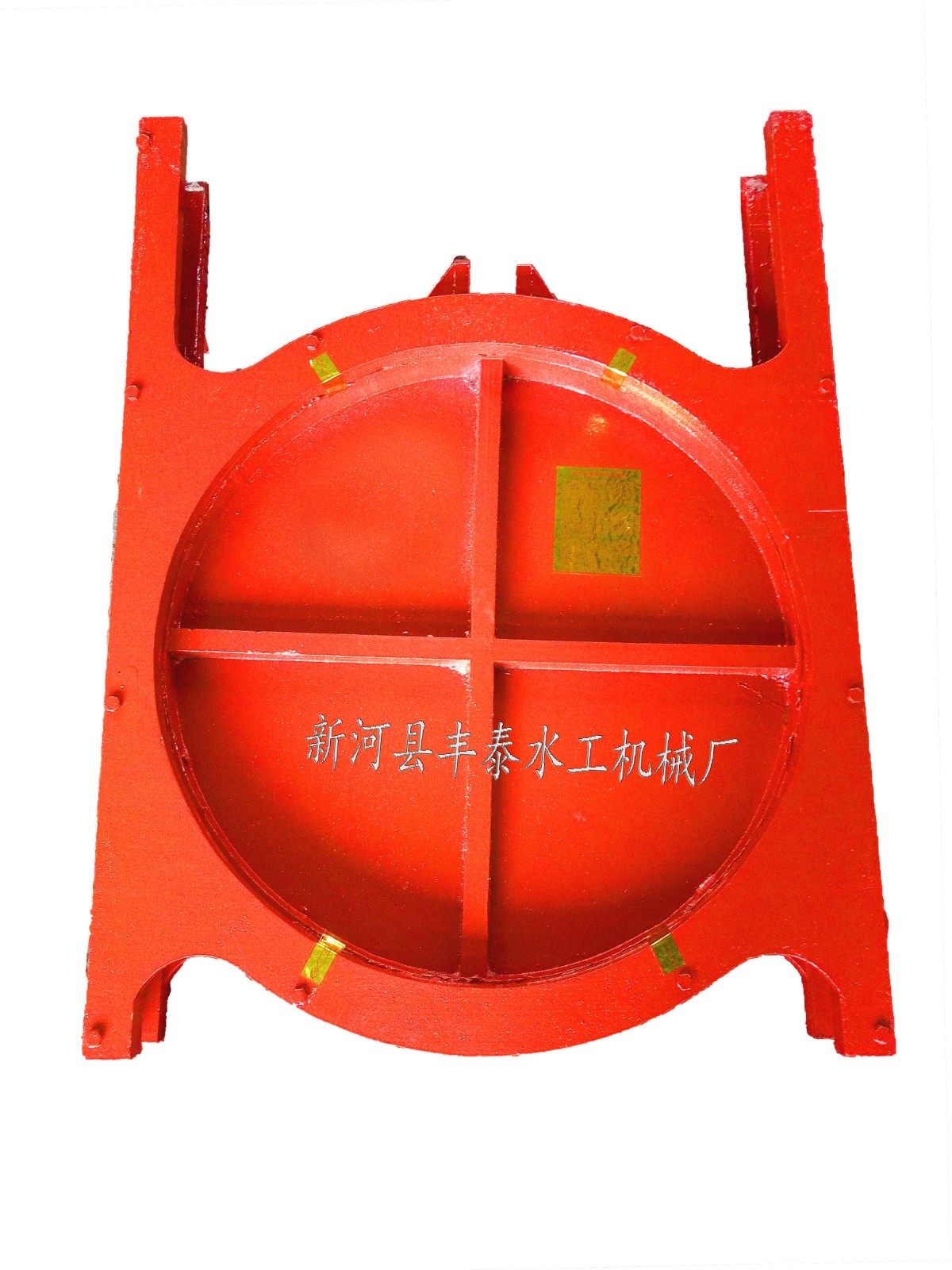

河北雙止水鑄鐵閘門   雙止水鑄鐵鑲銅圓閘門   雙向止水鑄鐵圓閘門   鑄鐵圓閘門廠家

★雙止水鑄鐵閘門要求正、反向止水的工程。

★雙止水鑄鐵閘門采取雙立框的方式止水，閘門與閘框?yàn)殄F度配合形式，此結構可使閘門閉合后實現良好的止水效果�？稍谡�、反向水頭下達 到理想的止水效果。

★閘門安裝簡單方便，安裝方式同普通閘門PGZ(PZ)平面鑄鐵滑動閘門安裝方式相同。

★根據客戶特殊要求，可把雙止水面按上銅止水。

雙止水鑄鐵閘門介紹：

1、雙向止水鑄鐵閘門工作原理 閘門由啟閉機帶動啟閉螺母轉動，在梯形螺紋作用下使絲桿帶動閘門門體上下運行，達到截?cái)嗷蚴柰ㄋ�流作用�?/span>

2. 技術參數 圓閘門的公稱直徑DN，矩形閘門的寬×高（A×B），閘門中心至啟閉機底座的高度H，承壓方向（正向、反向、雙向），安裝形式（法蘭式、靠壁式、附壁式），啟動方式（手動、電動）。 閘門的滲漏量：當正向承壓應≤0.5L/min.m               當反向承壓應≤0.7L/min.m

3. 構造 雙向止水鑄鐵閘門主要由門框、門體、導軌、楔緊裝置、密封面等部件組成。

1）門框由鑄鐵整體澆鑄而成，門框兩側自帶導槽，精加工之后作門體升降的導軌。門框平面經龍門刨及立車精加工并分別加工一道槽，以便鑲?cè)肭嚆~密封面。

2）門體為整體鑄造的方形或圓形平板，并在迎水面自帶“�！弊中蔚募訌�(qiáng)筋，加強筋的數量視閘門規格大小而定，一般間距為250-350mm之間，門體平面精加工并帶有鑲銅條的槽，以便鑲?cè)肭嚆~密封面，門體兩側精加工與門框側槽配合，形成上下滑軌。門體上端有吊耳，吊耳為鑄鋼，門體與吊耳的兩接觸面精加工之后用螺栓固定，吊耳的銷軸孔用鏜床加工。

3）導軌用鑄鐵制作，導軌面加工成與門框一樣的槽，并在平面上鑲?cè)肭嚆~，減少門體上下運行時的摩擦力。導軌和門框連接的接觸部位精加工，用螺栓聯接，并果，在閘門上下增設楔緊裝置。

5）密封面采用銅條或銅圈分別鑲?cè)腴T框和門體的槽內，密封面應保證門框和門體之間的密切配合。

6）絲桿由圓鋼制成梯形螺紋，其精度達到7e級標準，螺紋長度比門體行程高度加長200mm，閘門處于關閉位置時，螺紋超出啟閉機50mm，絲桿總長度超過5000mm時，需作分段加工，其接頭采用圓鋼加工成內圓孔，并用圓鋼鉸制螺栓將絲桿和接頭固定。接頭用固定工裝加工，可與相同規格的絲桿互換配合。絲桿總長度超過4000mm時，需增設軸導架，軸導架由鑄鐵襯套管安裝在鑄鐵托架上組成，鑄鐵托架固定在池壁上，導管與托架都可在兩個方向進行調節，絲桿下部焊有圓鋼銷套，用銷軸與門體相連。

7）所有鑄鐵部件的最小厚度>20mm。

8）門框、門體按最大工作水頭設計，其拉伸、壓縮和剪切強度的安全系數不小于5，撓度不大于構件長度的1/1500，導軌的拉伸、壓縮和剪切強度的安全系數不小于5。

9）所有鑄件都進行高溫回火處理，關鍵部位采用樹脂砂造型。

主要零部件材質 ：門框、門體、導軌、吊耳、楔座：QT450 · 密封面、楔塊：ZcuSn5pb5Zn5錫鉛青銅 。設有定位銷防止錯位。

4）鍥緊裝置：為達到閘門的止水效果，閘門兩側設置楔塊。楔塊用錫青銅制成，用螺栓分別與門體和門框上的楔座固定，楔座銑成長孔，便于楔塊的調整。為達到雙向止水效
